水管的規格是一個看似比較簡單的問題，但并不是所有人都能說清楚。因為水管行業有不同類型的管道，這種管道的特性不一樣，所以描述它們的規格參數的含義也有差別。ppr水管的規格參數主要是管徑規格和壁厚這兩個參數，那么就具體來說一下。

1.管徑規格

首先講清楚三個概念，管道公稱外徑φ，公稱直徑dn，和英制單位。

管道是公稱外徑就是管道的外徑，常用小寫的dn標示，也就是標注在管道上的φ后面的數字。

公稱直徑dn是管道的平均外徑，它一般是一個圓整數，是一個參考數值，和實際管道尺寸存在差別的。

英制單位值得就是人們常說的4分管、6分管以及1寸管。

源自金屬管道的壁厚一般比較薄，所以外徑和內徑的平均直徑幾乎等于外徑，既dn=φ。但對于ppr管，由于壁厚較厚，公稱外徑dn跟水管實際外徑差異還是比較大的，所以需要區別開來。

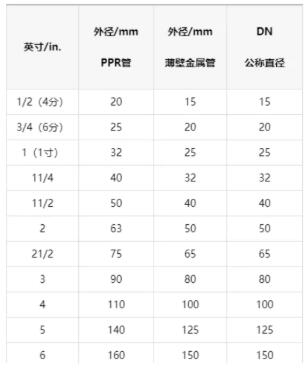

ppr水管中，英制單位、公稱直徑、實際外徑之間有如下關系：

在家裝管道中，ppr水管常用的外徑規格是20mm，25mm和32mm。

2.管系列：s

對于ppr管材的壁厚屬性，有兩個參數，管系列s就是其中一個。

從定義上來說，管系列s是與公稱外徑和公稱壁厚有關的無量綱數，用于指導管材規格的選用。它是計算后獲得的一組圓整數。

dn——管公稱外徑，單位為mm；
en——ppr公稱壁厚，單位為mm；

在gb/t 18742.2-2017《冷熱水用聚丙烯管道系統第2部分：管材》中，對于管系列s的具體規格參數有如下規定，見下表：

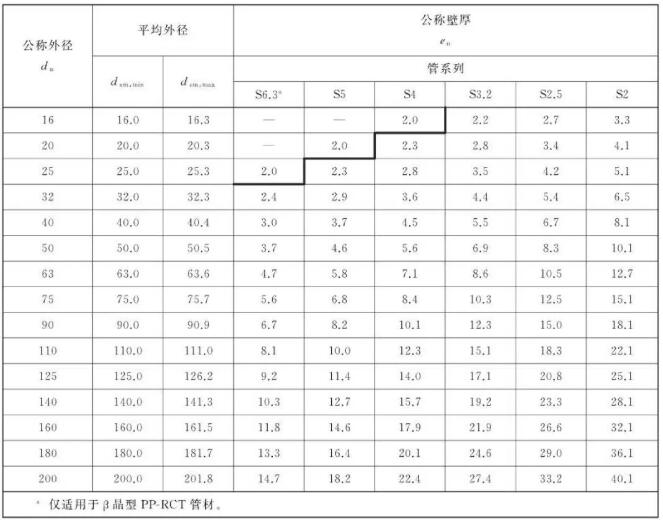

管材管系列和規格尺寸（單位：毫米）

當ppr管的公稱外徑一定時，管系列s越大，則水管的壁厚越薄，管系列s越小，則水管的壁厚越厚。3.標準尺寸比：sdr

標準尺寸比是ppr管材與壁厚相關的另一個參數，ppr管材按標準尺寸比sdr值分為sdr11、sdr9、sdr7.4、sdr6、sdr5五個系列。

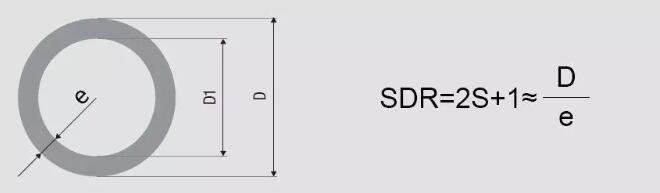

標準尺寸比sdr是ppr管材公稱外徑與公稱壁厚的比值。sdr與ppr管系列s的關系是：sdr=2s+1。

與管系列相同，當ppr管的公稱外徑一定是，標準尺寸比sdr越大，則水管的壁厚越薄，標準尺寸比sdr越小，則水管的壁厚越厚。4.管件規格

ppr管件的公稱外徑dn，與同其相連的ppr管材的公稱外徑始終保持一致，并常常標注在ppr管件上。

ppr管件的壁厚應不小于相同ppr管系列s的ppr管材的壁厚。大部分企業ppr管件都只有最高標準s2一個系列，是冷熱水全部適用的。

對于帶螺紋的管件，也就是絲口件，螺紋的規格常用的是兩種，1/2和3/4，也就是4分和6分的區別，對應的螺紋的公稱直徑分別是15mm和20mm。5.案例解讀

這根水管公稱外徑25mm，公稱壁厚4.2mm，標準尺寸比為sdr6，對應的管系列就是s2.5系列。

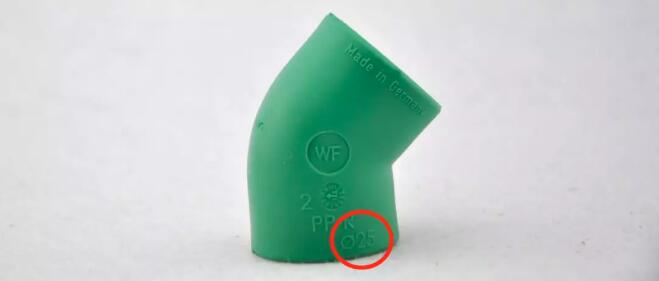

這個45°彎頭的公稱外徑是25mm，也就是接公稱外徑為25mm的管子。

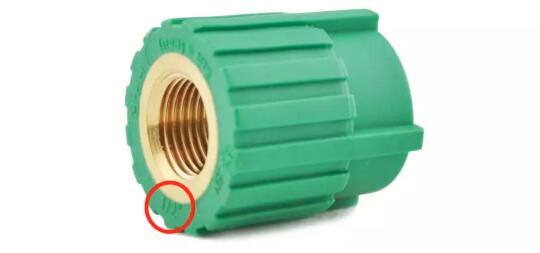

這個內絲直接的絲口處標的是1/2，也就是說接的外絲的公稱直徑是15mm。

相信大家對管道的規格一定有了更深的了解，希望這篇文章對大家能有所幫助。
